       本系列產品特別選用重量輕、抗震強度高、熱交換效率高的鋁合金材料制成。在結構上，散熱管內另有內置翅片，以大限度地增大散熱面積，加快熱傳遞，在風扇之作用下，以空氣為冷卻源，將熱量強制帶走。從而獲得低成本、效率高的冷卻效果。

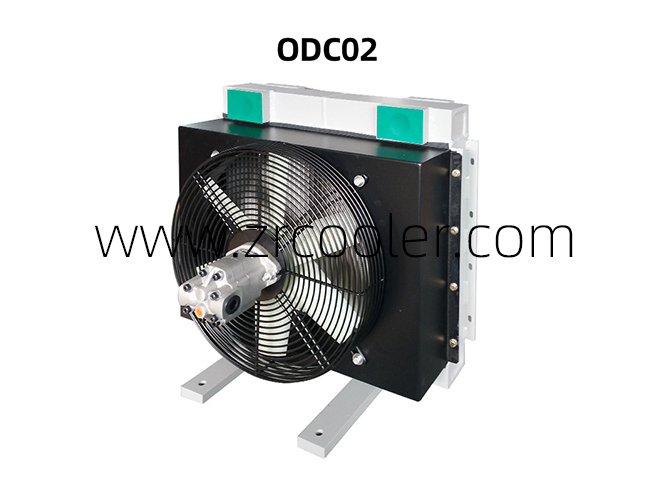

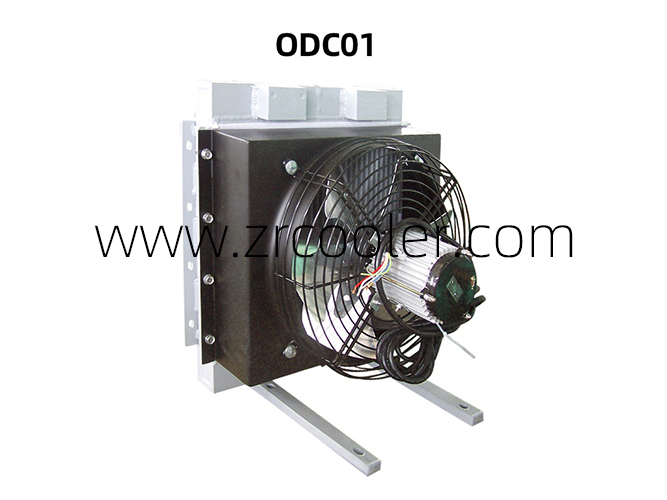

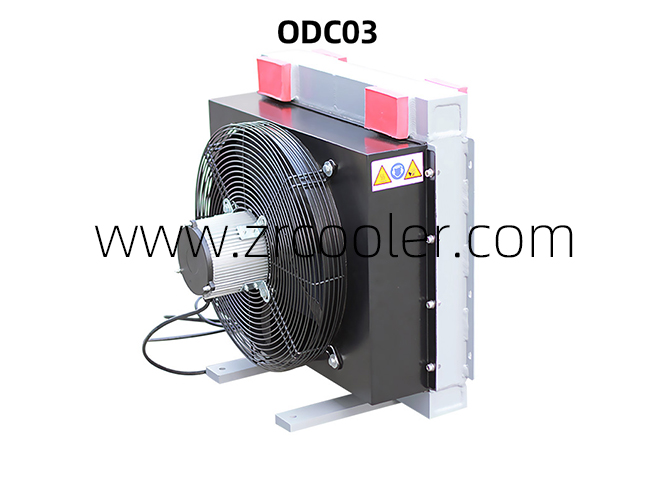

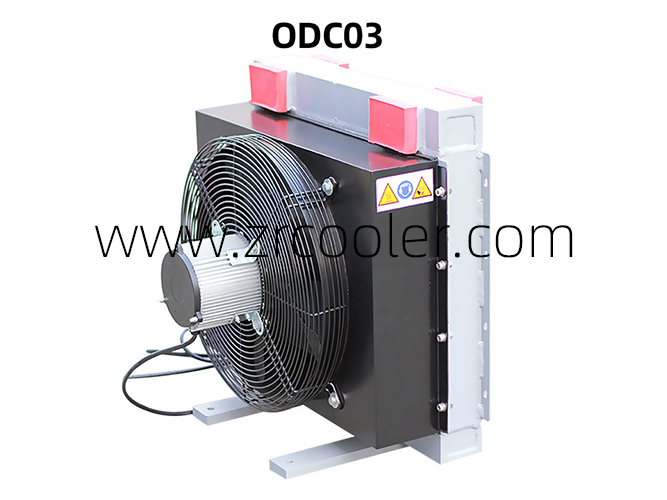

型號 CODE  type		ODC01	ODC02	ODC03	ODC04	ODC05	ODC06

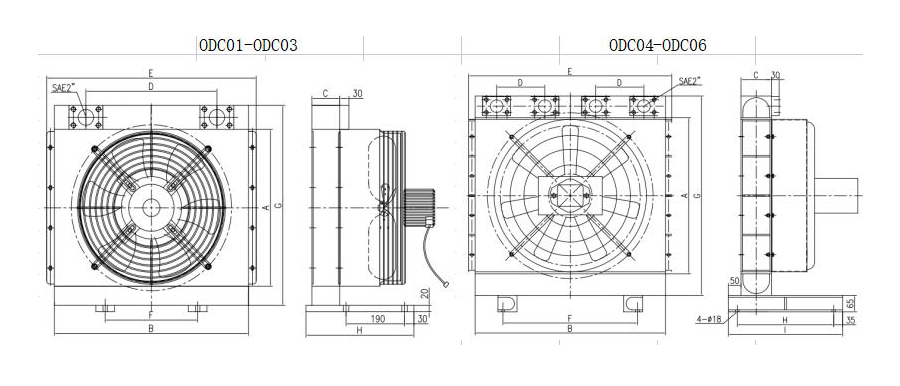

	外型尺寸 Dimension    mm
A	mm	390	490	590	750	850	1000
B	mm	490	610	727	920	1035	1190
C	mm	80	90	100	113	125	140
D	mm	290	310	350	300	345	400
E	mm	540	660	777	970	1085	1240
F	mm	290	410	527	620	735	890
G	mm	530	630	735	900	1000	1160
H	mm	340	350	360	380	390	410
I	mm				450	460	480
換熱功率 Power	kw	12～15	21～26	33～40	56～70	78～95	110～135
油流量 oil flow	L/min	50～150	80～200	100～250	150～400	200～450	250～550
入口油溫 oil inlet Temp[℃]	℃	70	70	70	70	70	70
通道容積 Volume	L	6.12	9.47	14.3	26.4	33.2	48.9
冷卻風量 cooling air flow	m³/h	3600	5700	8400	13000	17000	22200
風扇直徑                fan diametre	mm	350	450	550	690	750	900
電機電壓 Motor voltage	v	220/380	220/380	220/380	液壓馬達	液壓馬達	液壓馬達
最大工作壓力 Max.working pressure	bar	20	20	20	20	20	20
環境溫度 environment Temp	℃	35	35	35	35	35	35
應用范圍	各種液壓油、潤滑油、變矩油、燃油的冷卻（計算參數按46號液壓油計算）

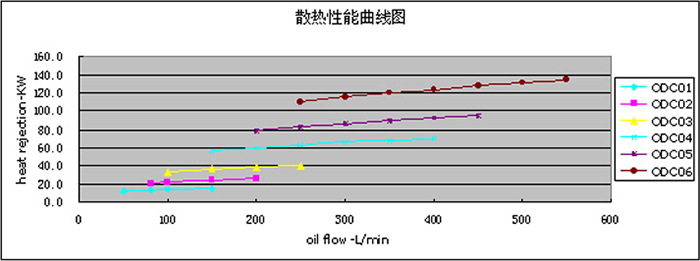

ODC Series  Performance List

oil flow-L/min		50	80	100	150	200	250	300	350	400	450	500	550
heat rejection-KW	ODC01	12.0	13.2	13.9	15.0
	ODC02		21.5	22.5	24.6	26.0
	ODC03			33.2	36.3	38.8	40.0
	ODC04				56.0	60.1	62.8	65.7	67.8	70.0
	ODC05					78.4	82.9	86.3	89.5	92.2	95.0
	ODC06						110.5	116.2	120.7	124.1	127.6	130.8	135.0

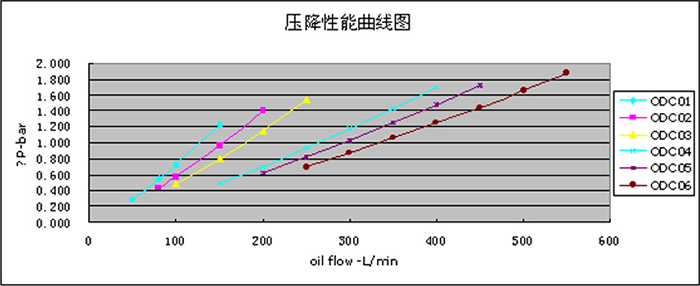

oil ΔP-bar	ODC01	0.294	0.538	0.720	1.223
	ODC02		0.432	0.574	0.968	1.408
	ODC03			0.478	0.797	1.154	1.539
	ODC04				0.490	0.702	0.931	1.175	1.433	1.702
	ODC05					0.619	0.818	1.028	1.250	1.483	1.724
	ODC06						0.697	0.872	1.057	1.249	1.449	1.656	1.869

       1、維護簡單且費用低。
       2、散熱面積大、熱交換效率高。
       3、使用壽命長，工作壓力高，可用于回油冷卻、泄油冷卻和獨立回路冷卻。
       4、操作簡單、安裝方便、故障率低。
       5、安全，萬一發生冷卻器破裂，不會像水冷卻器那樣造成系統致命的損壞?！　?br />        6、適用流體溫度：10℃～180℃，適用環境溫度：-40℃～100℃。

       本系列產品可應用于：油壓系統、潤滑系統、傳動油系統、船泊油壓系統、車輛油壓系統、電力系統、及其他流體的冷卻系統。可視情況加裝旁通泄載回路，以策安全。

       1、為保證冷卻效果，應保持足夠的吸風距離，小吸風距離為風扇直徑的1/2。
       2、冷卻器上的兩個油口，可根據工況任意確定為進油口或出油口。安裝進、出油管的同時請用工具固定冷卻器上的螺母，以保護冷卻器不被損壞。
       3、適用牙口：PT牙（英制）、RC牙（日制）、ZG牙（國標）；其他規格也可定制。
       4、若要串接濾油器，須安裝于冷卻器的前級。
       5、接通冷卻器上所標示的電壓即可工作。若是直流或三相電壓，請確認風向是否與冷卻器上所標示的風向（紅色箭頭）一致。

       為保證冷卻效果，應定期（每6個月一次）用低壓壓縮空氣或吸塵器清除冷卻器風道翅片內的灰塵。從確保安全考慮，應在停機狀態下維護。

       若在使用過程中，風機自動停機，此為風機過熱引起的自保護停機，屬正?，F(xiàn)象，待其冷卻一段時間后又會自動工作。在此期間內切勿觸摸風機，以免發生危險。
